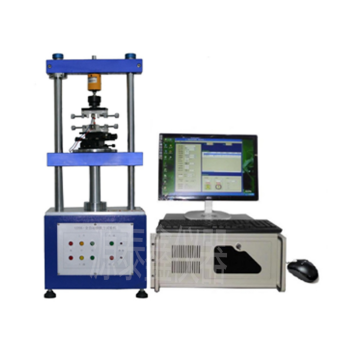

全自动插拔力试验机YTX-APFT

全自动插拔力试验机

YTX-APFT，源泰鑫仪器

本机器适用于各种连接器之插入力及拔出力测试 , 搭配专利设计之自动求心装置 , 将可得到完全准确之插拔力试验 , 利用 WINDOWS, 视窗中文画面设定 , 操作简单方便 , 且所有资料皆可储存 ( 试验条件、位移曲线图、寿命曲线图、检查报表……等等 )

机器规格：

测定最大荷重 50kg

最小分解能 1g

最大测定高度 150mm

测定速度范围 0～150mm/min

X ． Y 轴移动范围 0~75mm

传动机构 ：滚珠螺杆

外观尺寸 ：420*280*960mm

重量 ：67kg （机台）

电源： AC 110V 或 220V

主要部件：

传动机构 ：日本THK滚珠螺杆

马    达 : 日本松下伺服马达

荷 重 元 : 美国传力高精密传感器

移动平台 ：精密X-Y平台

接近开关 ：台湾FOTEK NPN型

按    钮 ：日本和泉 IDEC

夹    具 ：自动求心装置  单 PIN保持力夹具

测试项目：

连接器单孔插拔试验

连接器整排插拔试验

连接器插拔寿命试验

连接器单 PIN 与塑胶保持力试验

连接器 NORMAL FORCE 测试

一般压缩，拉伸破坏试验

可同时与接触阻抗部件连线（选购）

机器特点：

可打印及储存图形（插拔位移曲线图、寿命曲线图、检查报表）

测试资料储存于硬盘（每一笔资料皆可储存，不限次数）

测试条件皆由电脑画面设定，方便且快速（含插拔行程、速度、暂停时间……等等）

检验报表抬头内容可随时修改

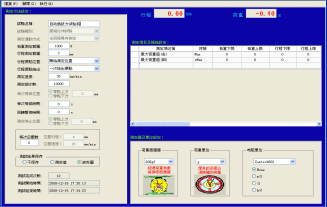

测试界面：

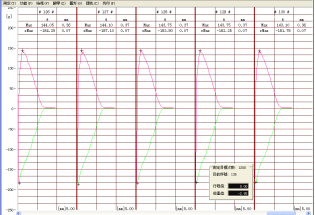

执行界面：

主要配件：

日本松下品牌伺服电机确保定位精准

松下交流伺服电机的输出功率一般为0.1-100 W，电源频率分50Hz、400Hz等多种。它的应用很广泛，如用在各种自动控制、自动记录等系统中.

高速高响应速度响应频率高达1kHz；高性能的机械适应性 可接收高达2Mpps的脉冲指令 内置瞬时速度观测器，可快速、高分辨率地检测出电机转速

■超低振动

1) 自适应滤波器，可根据机械共振频率不同而自动调整陷波滤波频率

2) 两个手动陷波滤波器，抑制机械共振

3) 两通道振动抑制滤波器，抑制机械远端振动 地球环境关注对应ROHS指令,采用无铅化焊锡.

■小型化设计

1) 通过对驱动器进行最佳热分析实现小型化，与过去相比，体积75%，重量80%

2) 使用薄模具钢板的新冲片工艺，大幅度降低铁损，电机长度缩短(过去的70%) 减少驱动器型号

优点:

良好的速度控制特性，在整个速度区内可实现平滑控制，几乎无振荡;

高效率，90%以上，不发热;高速控制;

高精确位置控制;

额定运行区域内，实现恒力矩;低噪音;

没有电刷的磨损，免维护;

不产生磨损颗粒、没有火花，适用于无尘间、易暴环境

美国传力品牌力量传感器确保力值精准

材质：铝合金

额定载荷：5kg,20kg,50kg

应用领域：力值测定

功能特点：

－柱式传感器

－优质铝合金

－安装简便、快速，稳定可靠

－适用于各种材料试验机等

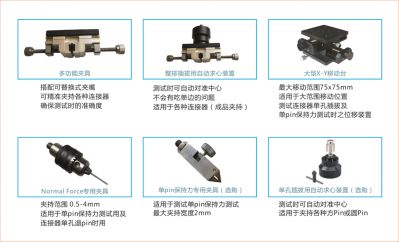

夹具配置：
